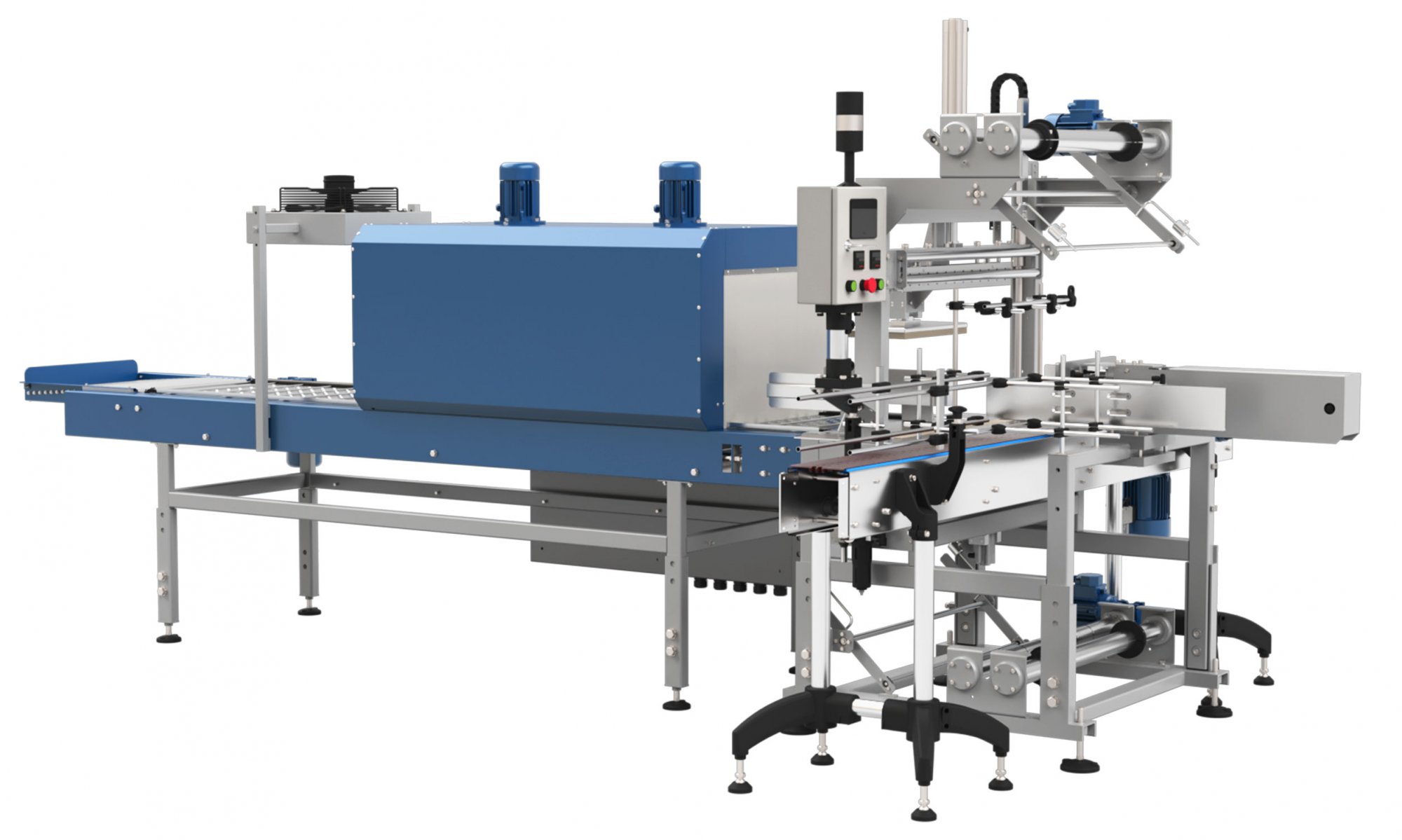

Упаковщик ПЭТ бутылок УТА 3000 Кропоткин
Оборудование предназначено для штучной или групповой упаковки заполненных и укупоренных ПЭТ бутылок в полиэтиленовую термоусадочную плёнку. Обеспечивает безопасность и удобство при последующей перевозке, складировании продукции, а также при проведении погрузочно-разгрузочных работ.
Принцип работы
Процесс групповой термоусадочной упаковки состоит из цепочки последовательных автоматических операций:
- Подача и разделение: Бутылки автоматически подаются транспортером к группиратору, распределяясь механизмом разделения на потоки.
- Формирование и обертывание: В узле формирования блок из заданного количества бутылок обертывается пленкой, которая затем спаивается и обрезается.
- Термоусадка: Сформированный блок по транспортеру проходит через рабочую камеру термотоннеля, где происходит усадка пленки.
- Охлаждение: На выходе из термотоннеля готовая упаковка охлаждается встроенным вентилятором и перемещается на приемный рольганг.
Состав оборудования
Транспортер подводящий Предназначен для автоматической подачи бутылок в узел группировки.
Механизм разделения на потоки Работает совместно с системой направляющих для распределения бутылок перед формированием блока.
Система направляющих Обеспечивает точный подвод сформированных потоков тары к группиратору.

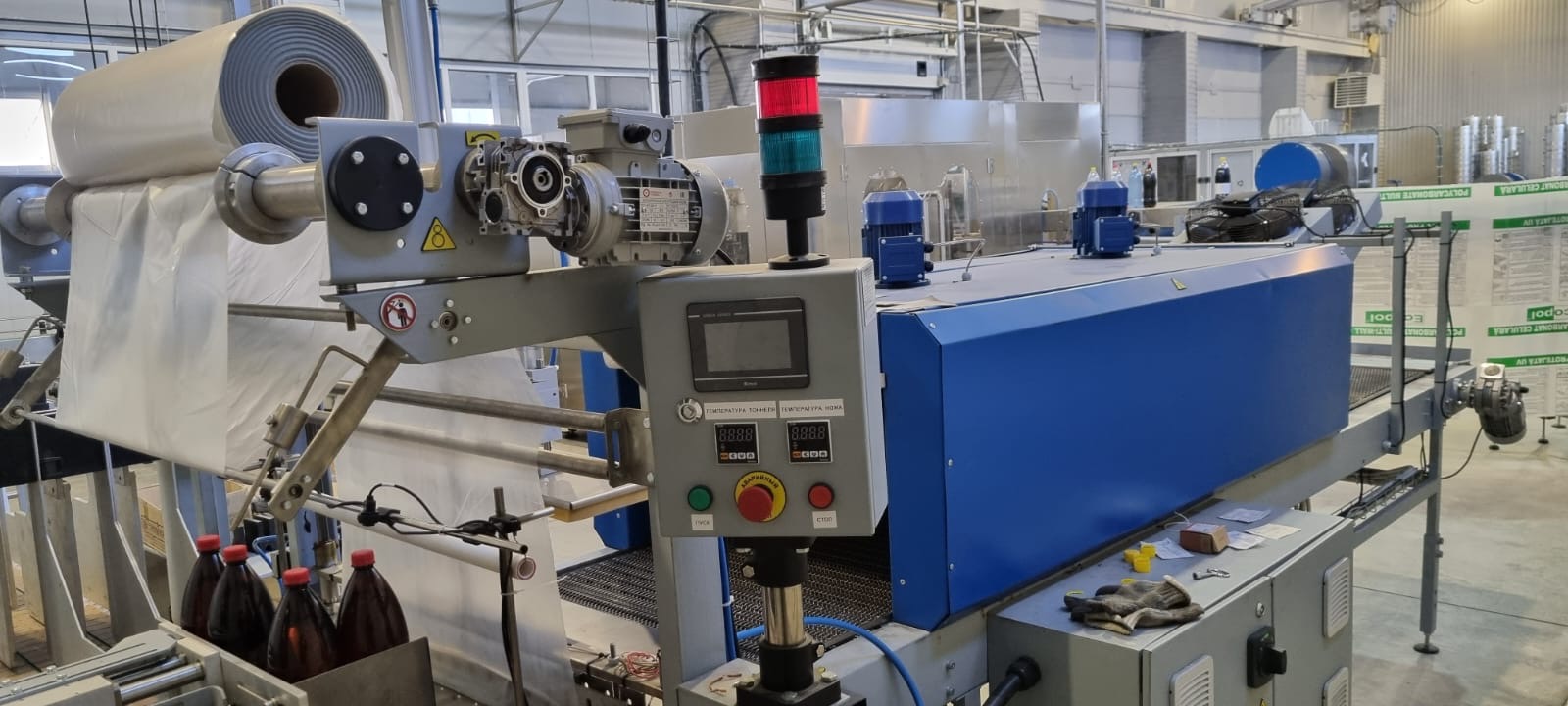

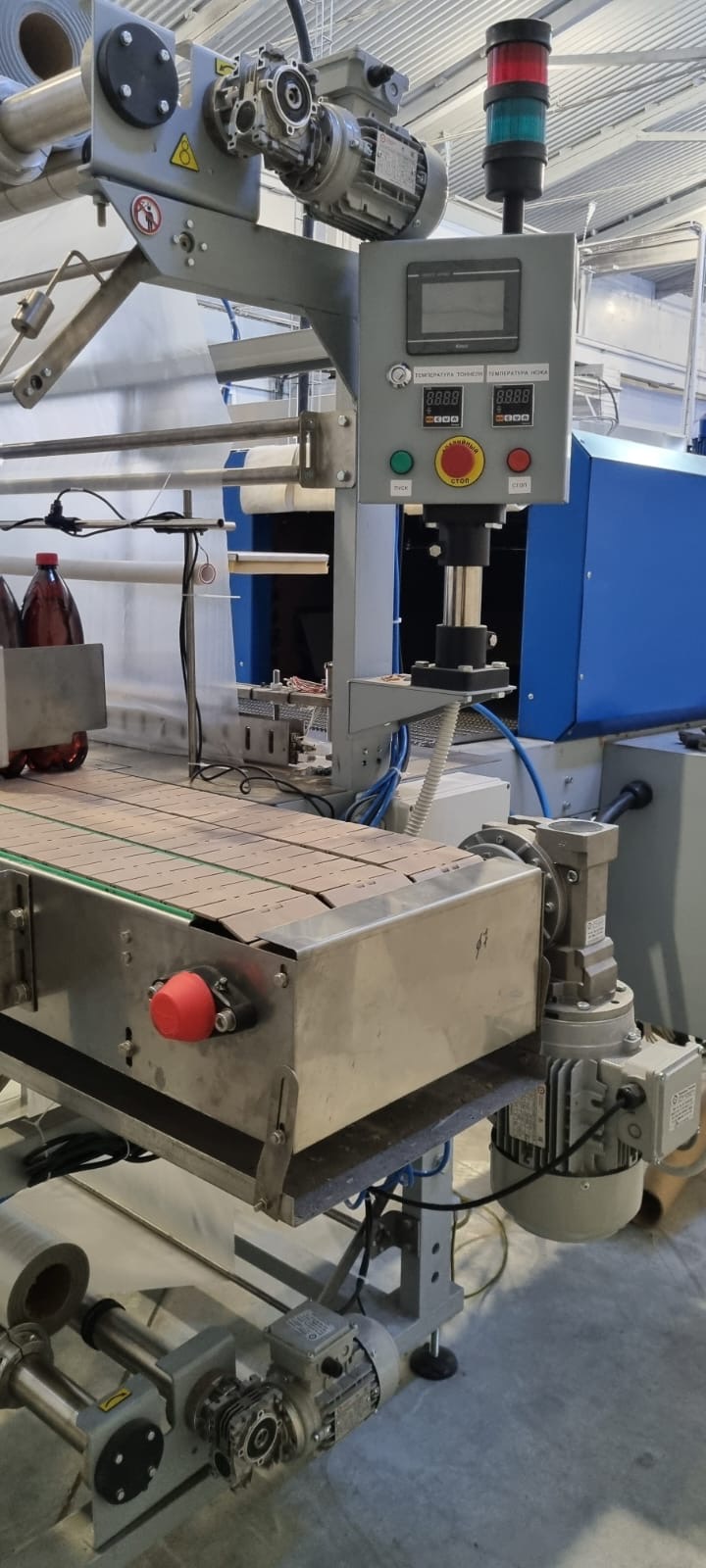

Группиратор Формирует блок, обертывает его пленкой, спаивает и обрезает края с последующей отправкой в термотоннель.

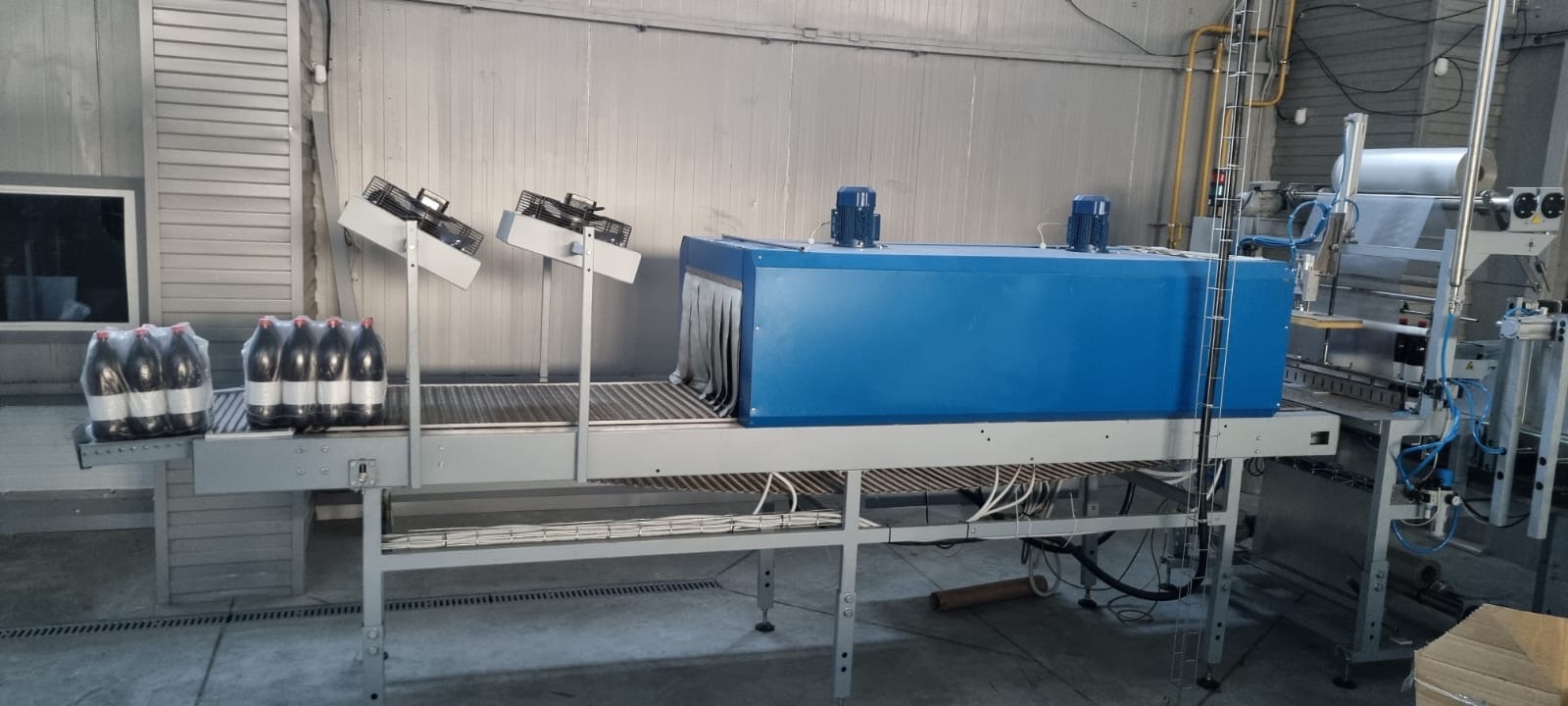

Термотоннель Создает температурный коридор для нагрева полимерной термоусадочной пленки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная производительность | 500 упаковок/час |
| Максимальная производительность | 500 упаковок/час |
| Минимальный объем тары | 0.25 л |
| Максимальный объем тары | 5.0 л |
| Количество ПЭТ бутылок в упаковке | от 6 до 12 шт. (3 / 6 рядов) |
| Размеры упаковки (ДхШхВ) | 270 х 130 х 300 мм |
| Основной вид пленки | Полиэтиленовая термоусадочная |
| Толщина пленки | 60-120 мкм |
| Ширина рулона пленки | до 600 мм |
| Потребляемая мощность | 26 кВт |
| Напряжение питания | 380 В |
| Рабочее давление сжатого воздуха | 0,6 МПа |
| Габариты группиратора (ДхШхВ) | 1380 х 1075 х 2140 мм |
| Габариты термотоннеля (ДхШхВ) | 3200 х 1070 х 1780 мм |
